西迪硬質(zhì)合金硬度對照表

2021-01-19

來源: 原創 浏覽量:11043

硬質(zhì)合金硬度(Hardness)代号為(wèi)H。按硬度試驗方法不同,常規表示硬質(zhì)合金硬度的方法有(yǒu)布氏硬度(HB)、洛氏硬度(HR)、維氏硬度(HV)、肖氏硬度(Hs)、裏氏硬度(HL)等,西迪技(jì )術股份有(yǒu)限公(gōng)司作(zuò)為(wèi)一家專業從事硬質(zhì)合金生産(chǎn)14年的廠家,研發出多(duō)種滿足不同客戶需求的不同性能(néng)配号硬質(zhì)合金。今天,西迪小(xiǎo)編就給大家介紹下西迪常用(yòng)牌号硬質(zhì)合金性能(néng)參數,給大家分(fēn)享下硬質(zhì)合金硬度對照表,供大家在選擇材料時進行參考。

硬質(zhì)合金硬度中(zhōng)的布氏硬度及洛氏硬度比較常用(yòng),所謂布氏硬度(HB),是指用(yòng)球壓頭壓入試驗材料表面時,在試驗面上壓出凹坑所需的載荷除以用(yòng)殘餘凹坑直徑計算出來的凹坑表面積的商(shāng)。

這個球當然要比試驗材料硬。若把球強行壓入比它硬的材料中(zhōng),将會造成球的損壞,所以不能(néng)試驗比它硬的材料。

所謂維氏硬度(HV),就是把金剛石的尖角壓入試驗材料,按此時形成的凹坑的面積大小(xiǎo)來判斷的硬度。與布氏硬度的球壓頭相對應,這個試驗使用(yòng)四棱錐壓頭。

因維氏硬度與布氏硬度的原理(lǐ)一樣,所以這兩種硬質(zhì)合金硬度試驗的數值很(hěn)接近。

一般來說,機械工(gōng)廠最常用(yòng)的就是硬質(zhì)合金硬度中(zhōng)的洛氏硬度(HR)。特别是熱處理(lǐ)後零件的硬度試驗,一般都進行洛氏硬度試驗。洛氏硬度試驗法被廣泛使用(yòng),其原因就是洛氏硬度的方法簡單。不論是布氏硬度還是維氏硬度,其試驗方法都需要測量用(yòng)壓頭壓出的凹坑的直徑或對角線(xiàn)長(cháng)度,這很(hěn)麻煩。

先用(yòng)基準載荷壓,然後用(yòng)主載壓,之後再恢複到基準載荷時,依據前後兩次基準載荷下的凹坑的深度差計算出的值就是洛氏硬度。

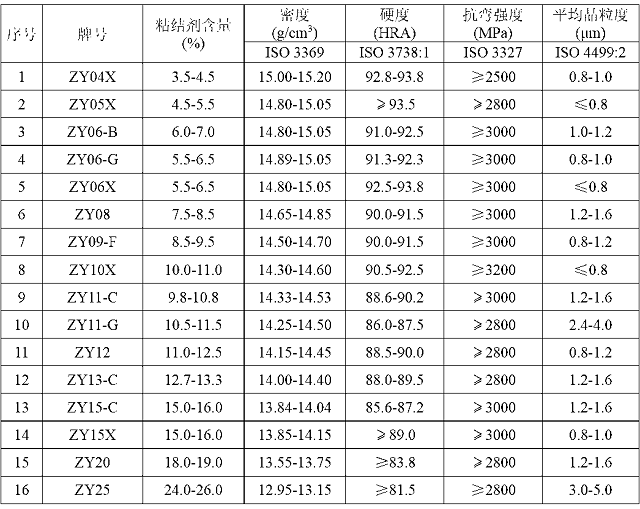

我們先來看看西迪鎢钴類硬質(zhì)合金硬度對照表:


從上表可(kě)以看出鎢钴合金的抗彎強度最低可(kě)達2500MPa以上,最高ZY10X抗彎強度≥3200,粘結劑含量最少3.5%-4.5%之間,最高可(kě)達24.0%-26.0%,密度在12.95-15.2之間,硬度最低不低于81.5HRA。參考這些性能(néng)參數,可(kě)以選擇适用(yòng)你需求的材料。

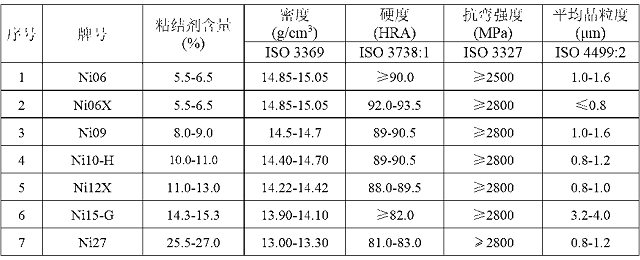

鎢鎳類硬質(zhì)合金硬度對照表:

鎢鎳合金的粘結劑含量相對來說更高,從最低5.5%-6.5%,到最高可(kě)含25.5%-27.0%。密度在13.00-15.05之間,硬度最低不低于81HRA,最高≥90.0,高硬度是鎢鎳合金的特性。抗彎強度除Ni062500MPa外,其他(tā)均≥2800.具(jù)體(tǐ)性能(néng)參數可(kě)見下表:

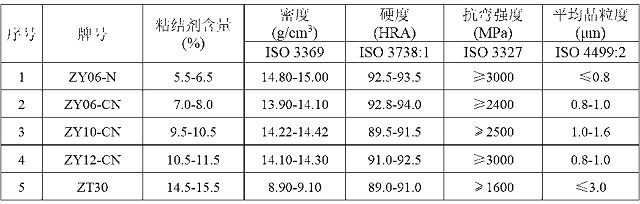

特殊類硬質(zhì)合金硬度對照表:


備注:粘結劑主要是钴、鎳、鉻、鎳、碳化钽/铌、碳化钛


136-5733-5100
  • 微信二維碼

    微信二維碼

  • 手機二維碼

    手機二維碼

版權所有(yǒu) © 2020 西迪技(jì )術股份有(yǒu)限公(gōng)司     京ICP證000000号    網站地圖     營業執照查閱     技(jì )術支持:競網智赢
