五招教會你用普通外圓磨床提高磨削精度
一、釋義”超精磨削“
超精磨削是利用砂輪工作面上可以修整出大量等高的磨粒微刃這一特性得以實現的。這些等高磨粒微刃可從工件表面切除具有微觀缺陷和微觀尺寸形狀誤差的微小餘量，因此可獲得很高的磨削精度，此外，由于等高磨粒微刃的大量存在，在磨削用量适當的前提下，可在加工表面留下大量極微細的切削痕迹，從而獲得很低的表面粗糙度值。由于在無火花光磨階段存在明顯的摩擦、滑擠、抛光和壓光作用，故可使表面粗糙度值進一步降低。西迪小編告訴你，必須做到下面幾點：
二、 磨床的檢修

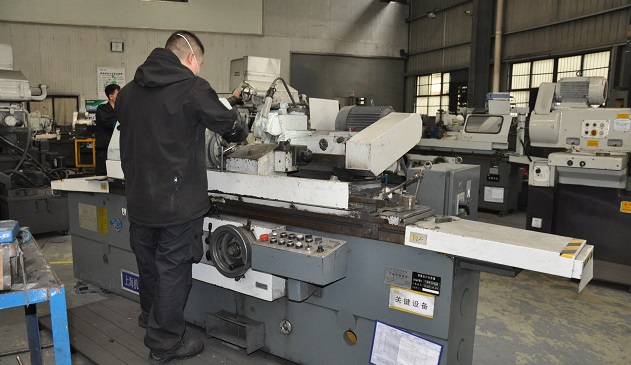

外圓磨床
1) 床身導軌的檢測與修刮
床身V形導軌經檢修後應達到以下精度要求：垂直平面内不直度≤0.01mm/m;水平面内不直度≤0.01mm/m;對滑鞍座導軌的不垂直度≤0.02mm/250m;接觸點要求12～14點/25mm×25mm。
床身平面導軌經檢修後應達到以下精度要求：對V形導軌的不平行度≤0.02mm/m;垂直平面内不直度≤0.01mm/m;接觸點要求12～14點/25mm×25mm。
2) 滑鞍座導軌的檢測與修刮
滑鞍座V形導軌經檢修後應達到以下精度要求：垂直平面内不直度在全部長度上≤0.01mm;接觸點要求10～12點/25mm×25mm。
滑鞍座平面導軌經檢修後應達到以下精度要求：對V形導軌的不平行度≤0.02mm/m;接觸點要求10～12點/25mm×25mm。
3) 砂輪主軸與軸瓦間的間隙調整
在砂輪主軸軸頸上塗色，與軸瓦轉研，用刀刮研軸瓦表面，使接觸點要求達到12～14點/25mm×25mm，然後進行安裝調整，将砂輪主軸與軸瓦的間隙調整到0.0025～0.005mm，這樣可避免磨削中工件産生棱圓。
4) 砂輪主軸電機與砂輪的平衡
砂輪主軸電機的振動對磨削表面粗糙度影響較大，所以需要對砂輪主軸電機進行動平衡。對砂輪則需進行兩次平衡：首先用金剛筆修整砂輪後進行一次粗平衡;然後用油石或精車後的修整用砂輪對砂輪進行細修後再進行一次精平衡。
三、砂輪的修整
一般情況下，用隻經過金剛筆修整的砂輪在普通磨床上隻能磨出Ra0.4～0.8μm的表面粗糙度。為使磨削表面達到Ra0.02～0.04μm的粗糙度要求，就必須對砂輪進行精修和細修兩次修整。修整方法可采用以下兩種方法之一。
1) 用金剛筆精修、再用油石細修
砂輪粒度一般選用46#～80#。首先用鋒利的單顆粒金剛石筆以微小而均勻的進給量對砂輪進行精修，以在砂輪磨粒上修整出較多的等高微刃。精修時，砂輪修整器的安裝應正确合理(見圖2)，每次進給量應控制在5μm，縱向進給速度建議選用zui低速度。在精修過程中，應注意修整發出聲音的變化。若發出均勻的沙沙聲，說明修整狀況正常;若發出的聲音忽高忽低或漸高漸低，甚至發出不正常的嘟嘟聲，則應立即檢查工作台是否出現爬行，冷卻是否充分，金剛筆是否鋒利等，然後進行适當調整。經金剛筆精修後，再用油石(或砂條)進行細修，以在砂輪磨粒上修整出更多的等高微刃。油石需在平面磨床上磨平。細修時，油石必須與砂輪圓周表面平行，油石與砂輪輕微接觸，緩慢地縱向移動2～3次即可。
2) 用金剛筆精修、再用精車後的砂輪細修
用金剛筆精修後，先用磨削長度與工件基本一緻的芯軸進行錐度調整，然後用經精車後的砂輪進行細修。
磨具磨床磨削總編提醒你：細修用砂輪可采用GC80-120#J-K，直徑約100mm。精車砂輪時，将砂輪安裝在卡盤上，将卡盤夾緊在一根自動定心的芯軸上，然後頂在精密車床的兩個*上進行粗、精車外圓，使砂輪外圓無偏擺。然後将精車後的砂輪頂在磨床的兩*上即可對磨削用砂輪進行細修。
細修時，頭架帶動修整用砂輪轉動，選用低轉速(約80～100r/min)、小進給量(往複一次約2μm)，工作台往複速度應低于0.3m/min。需作多次往複修整。修整用砂輪與被修整砂輪的旋轉方向應相同，即接觸點兩者的線速度方向相反。冷卻液應充分，以沖走浮砂，防止磨削時砂輪上殘留的浮砂拉毛工件表面。
砂輪經精、細修整完後，可用手指順着砂輪旋轉方向輕輕靠近砂輪工作表面并作縱向移動，若手感平整光滑如觸鏡面，說明砂輪修整良好;若感覺有磨粒刺手，可用剪去2/3刷毛的漆刷輕輕刷去砂輪表面浮砂。
四、磨削用量的選用
用M131W型普通外圓磨床進行超精磨削時，可保證有效達到Ra0.02μm表面粗糙度要求應選用的經驗磨削用量
表經驗磨削用量
工件線速度(m/min) 4～10
工作台縱向進給速度(mm/min) 50～100
磨削深度 0.0025～0.005
橫向進給磨削次數 1～2
無火花光磨工作台往複次數 4～6
半徑上磨削餘量 0.003～0.006
可達到表面粗糙度(μm) Ra0.02～0.04
五、磨削加工注意事項
1) 操作時應密切注意砂輪與工件表面的接觸狀況。
當工件表面剛與砂輪接觸時，可聽到連續的咝咝聲，工件表面的水迹可被旋轉的砂輪帶走，同時可見到微弱的火花，此時即可加冷卻液。冷卻液宜選用濃度稍高的皂化液，使用前必須經過嚴格的清潔過濾。然後進給，每次進給量為0.005mm/每雙行程。至火花消失時，磨削完畢，此時将橫向進給手輪向進給方向按住，使砂輪向工件微微壓進，但不作進給，即等于對工件進行一次抛光，以進一步提高磨削表面質量。
2) 在環境溫度較高(如夏季)情況下進行磨削時，機床照明燈不宜靠近工件，以防止工件受熱膨脹而影響磨削質量。
3) 如出現工件表面拉毛現象，說明冷卻液不幹淨或砂輪表面有浮砂，應重新過濾冷卻液或刷掉砂輪表面浮砂。
4) 如出現工件局部燒傷現象，可能是冷卻液不充分或進給量過大，或砂輪鈍化等原因所緻。
5) 如加工後的工件表面局部出現細微波紋，可能是主軸松動、電機振動或其它原因造成的，可視具體情況采取相應措施加以解決。
